smt貼片加工工藝標準有哪些規范要求？

SMT貼片加工工藝標準涵蓋多方面規范要求，首先是焊膏印刷規范，需控制鋼網厚度、開孔精度，確保焊膏量均勻且無偏移。元件貼裝環節要依據元件封裝類型設定貼裝壓力、速度，保證元件引腳與焊盤精準對齊?；亓骱鸽A段需嚴格遵循溫度曲線，升溫、恒溫、回流、冷卻各階段溫度和時間需符合元件與焊膏特性。那么一套合格的smt貼片加工工藝標準有哪些規范要求呢？

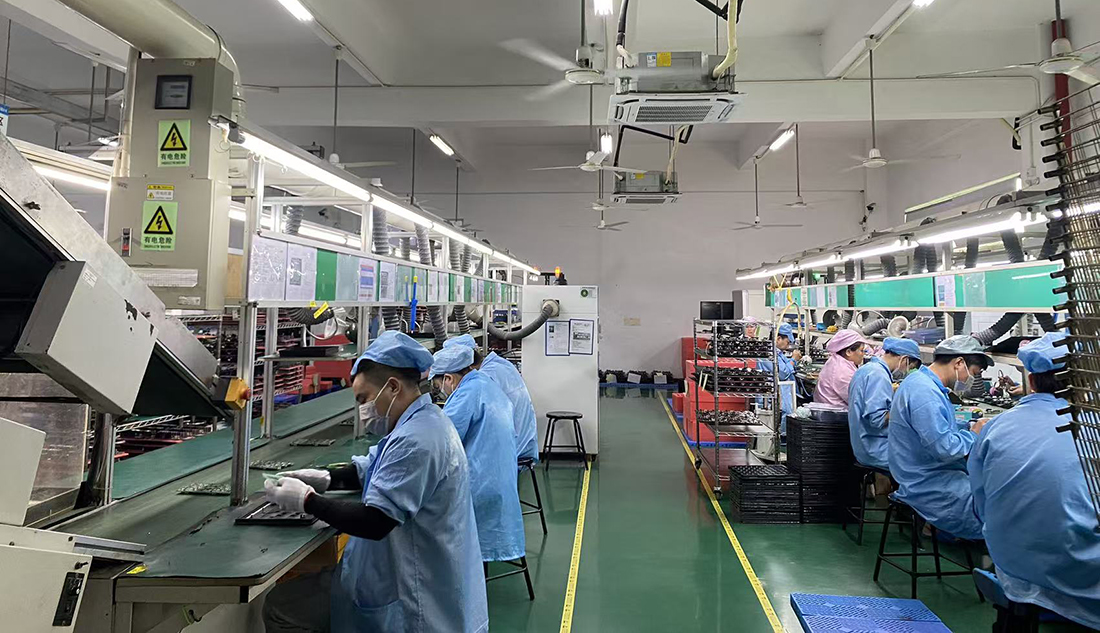

smt貼片加工工藝標準有哪些規范要求操作圖

一、設備精度與維護：SMT加工的"硬件地基"

SMT貼片加工的核心是"將微小元件精準貼裝到PCB指定位置"，這一過程的穩定性直接取決于設備的精度與狀態。2025年行業新標準（參考IPC-7530B《表面貼裝設備安裝、校準與維護指南》）對設備提出了三大核心要求：

1. 關鍵設備的精度指標

① 貼片機：X/Y軸重復定位精度需≤±25μm（部分高端機型可達±15μm），Z軸貼裝壓力控制在5-30gf（克力），偏差不超過±2gf；對于0201元件（尺寸0.6mm×0.3mm），貼裝偏移量需≤±15μm，否則可能導致焊接短路或虛焊。某手機代工廠曾因貼片機Z軸壓力不穩定，批量出現0201電容立碑問題，導致?lián)p失超50萬元。

② 印刷機：鋼網與PCB的平行度誤差≤±5μm，刮刀壓力均勻性需控制在±3%以內；錫膏印刷厚度公差需滿足±10%（如目標厚度100μm，實際應在90-110μm之間）。某汽車電子廠曾因印刷機平行度偏差，導致BGA焊盤錫膏過厚，回流焊后出現"曼哈頓橋接"，批次不良率高達12%。

③ 回流焊爐：溫區溫度均勻性需≤±2℃（各溫區設定溫度與實際溫度差值），傳輸帶速度波動≤±2mm/s；對于無鉛焊料（如Sn-Ag-Cu，熔點217℃），峰值溫度需控制在245-260℃，時間≥60秒（183℃以上），避免元件因高溫?fù)p壞。

2. 設備維護的標準化流程

設備精度會隨使用時間衰減，因此維護規范比采購精度更重要。2025年行業推薦采用"三級維護體系"：

① 日常維護（每班次）：清潔貼片機吸嘴（用專用清洗劑+超聲波清洗，頻率≥2次/班）、檢查鋼網張力（需≥30N/cm）、校準印刷機刮刀角度（保持60°±2°）；

② 周/月維護：測試貼片機飛行相機對焦精度（用標準測試板，確認元件識別率≥99.9%）、檢查回流焊爐熱電偶（誤差需≤±1℃）、校準AOI檢測設備的基準參數（如元件庫更新、光源強度調整）；

③ 季度/年度深度維護：更換貼片機導軌潤滑油（需使用耐高溫合成油）、重新校準鋼網開孔尺寸（對比原始Gerber文件，偏差≤±5μm）、對回流焊爐進行熱平衡測試（空爐升溫至260℃后，各溫區溫差≤±1℃）。

④ 某頭部SMT代工廠的實踐數據顯示：嚴格執行三級維護后，設備綜合效率（OEE）從82%提升至91%，因設備故障導致的停線時間減少60%，產品一次良率從96.5%提升至98.8%。

二、材料管理規范：從"入庫"到"上機"的全流程管控

SMT加工的質量缺陷中，約35%與材料問題直接相關（來源：IPC-610H《電子組件的可接受性》2024版），因此材料管理需覆蓋"供應商選擇-入庫檢驗-存儲使用"全生命周期，2025年行業對此提出了更嚴格的要求。

1. 供應商資質與來料檢驗

① 核心材料（如錫膏、焊料、元器件）：必須選擇通過ISO 9001、IATF 16949認證的供應商，關鍵參數需提供第三方檢測報告（如錫膏的合金成分、觸變性、顆粒度分布；元器件的可焊性、耐溫性、電氣參數）；

② 來料檢驗（IQC）：需按AQL（可接受質量水平）抽樣，重點項目100%全檢：

2.1 錫膏：檢查錫粉顆粒度（如無鉛錫膏通常要求顆粒直徑≤20μm，高端產品≤15μm）、粘度（25℃時需滿足500-1500Pa·s）、鹵素含量（無鉛錫膏需≤0.1%）；

2.2 元器件：外觀檢查（無氧化、變形、引腳彎曲）、尺寸測量（如0402電容焊盤間距需符合Jedec標準）、可焊性測試（用潤濕平衡法，潤濕力需≥30mN）；

2.3 PCB：檢查焊盤氧化程度（表面粗糙度Ra≤0.5μm）、阻焊層厚度（需≥15μm，避免回流焊時脫落）、Mark點精度（位置偏差≤±0.1mm，便于貼片機識別）。

2.4某新能源電池企業的教訓顯示：曾因一批電容來料氧化（表面有肉眼不可見的氧化層），導致貼裝后虛焊，導致召回10萬塊電池模組，直接損失超2000萬元。此后該企業將IQC團隊規模擴大3倍，新增X射線熒光光譜儀（XRF）用于材料成分快速檢測，來料合格率從92%提升至99.2%。

2. 存儲與使用環境控制

材料的存儲條件直接影響其性能穩定性，2025年行業標準（參考J-STD-033C《電子組件的儲存、處理與干燥》）明確：

① 錫膏：需存儲在2-10℃的冰箱中（不可冷凍），開封后需在48小時內用完（未用完需密封冷藏，重復使用次數≤2次）；

② 元器件：無鉛元件需存儲在濕度≤40%RH的環境中（濕度敏感元件MSD需按等級標注，如Level 3需在拆封后24小時內使用），使用前需進行125℃×24小時的烘烤（去除內部潮氣，避免回流焊時爆板）；

③ PCB：需存放在防潮柜（濕度≤30%RH）中，拆封后暴露時間≤72小時（無鉛PCB更短，≤24小時），超時需重新烘烤（120℃×12小時）。

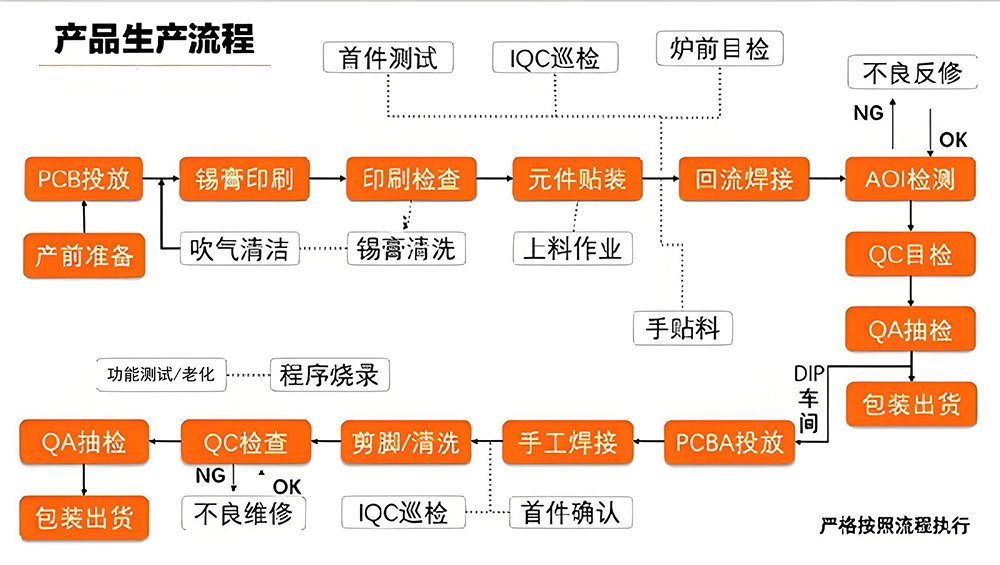

smt貼片加工工藝標準有哪些規范要求操作流程圖

三、制程控制標準：從"印刷-貼裝-回流"的精準協同

SMT加工的核心制程包括"錫膏印刷→元件貼裝→回流焊"三大環節，三者需像精密齒輪般協同運作。2025年行業推出的《SMT制程控制指南》（CPCA-T-2025）對這些環節提出了"參數標準化+過程可追溯"的雙重要求。

1. 錫膏印刷：決定焊接基礎的"第一關"

錫膏印刷的質量直接影響焊接可靠性，關鍵參數需嚴格控制：

① 鋼網設計：厚度根據元件大小選擇（0402元件推薦0.12-0.15mm，BGA推薦0.08-0.10mm），開口形狀需與焊盤匹配（如圓形焊盤開口為圓形+0.05mm補償，方形焊盤開口為矩形+0.03mm補償），開口底部需做"喇叭口"設計（角度15-30°），避免錫膏殘留；

② 印刷參數：刮刀類型優先選擇鋼刮刀（硬度≥60HRC），印刷速度控制在10-20mm/s（無鉛錫膏宜慢，防止錫粉氧化），脫模速度≤1mm/s（避免拉尖）；

③ 首件驗證：每批次生產前需制作首件（FAI），用SPI（錫膏檢測儀）檢測錫膏厚度、體積、偏移量（偏移量≤±15μm），并用3D顯微鏡檢查是否有橋連、少錫、多錫。某消費電子廠曾因鋼網開口補償不足，導致0402電阻焊接后虛焊，通過調整開口尺寸（增加0.05mm補償）后，不良率從8%降至0.5%。

2. 元件貼裝："零偏移"的技術挑戰

貼裝環節的精度決定了后續焊接的成功率，2025年行業對貼片機的控制提出了更高要求：

① 取料與貼裝：真空吸嘴需定期更換（磨損超過1/3直徑需更換），取料高度需控制在元件厚度的1.2-1.5倍（避免壓傷元件），貼裝壓力需根據元件重量調整（如0201元件壓力≤5gf，BGA≤15gf）；

② 視覺定位：貼片機的飛行相機需具備自動對焦功能（對焦精度≤±5μm），識別算法需支持01005元件（尺寸0.4mm×0.2mm）的精準識別（識別率≥99.95%）；

③ 過程監控：通過MES系統實時采集貼裝數據（如貼裝坐標、壓力、吸嘴編號），并設置SPC（統計過程控制）預警（如連續10片貼裝偏移量超過±20μm時自動停機）。某汽車零部件企業的案例顯示：引入SPI+MES監控后，貼裝偏移導致的焊接不良率從3.2%降至0.8%。

3. 回流焊："溫度曲線"的藝術

回流焊是SMT加工的"樶后一關"，其溫度曲線的合理性直接決定焊接質量。2025年行業推薦的典型無鉛回流焊曲線分為四個階段：

① 預熱區（150-180℃）：升溫速率≤3℃/s，時間≥60秒（目的是去除焊膏中的溶劑，激活助焊劑）；

② 恒溫區（150-180℃）：溫度穩定時間≥60秒（確保元件內外溫度均勻，避免熱沖擊）；

③ 回流區（230-260℃）：峰值溫度≥245℃（無鉛焊料熔點217℃），時間≥60秒（183℃以上），升溫速率≤3℃/s（防止元件因劇烈升溫?fù)p壞）；

④ 冷卻區（≤4℃/s）：降溫速率需緩慢（避免元件因熱脹冷縮產生內應力）。

⑤ 某5G基站設備廠的實測數據顯示：通過優化回流焊曲線（將峰值溫度從255℃降至250℃，延長恒溫區時間至90秒），BGA焊點的空洞率從12%降至5%，產品抗振動能力提升了30%。

四、質量檢測體系："全流程可追溯"的品質保障

2025年SMT加工的質量檢測已從"事后抽檢"轉向"全流程監控+數據追溯"。行業新標準（參考IPC-A-610H）要求，企業需建立"來料-制程-成品"三級檢測體系，并通過數字化手段實現數據可查、責任可追。

1. 在線檢測（Inline Inspection）

① SPI（錫膏檢測）：在印刷后、貼裝前檢測錫膏厚度、體積、偏移量，數據實時上傳MES系統，異常時自動報警并標記不良PCB；

② AOI（光學檢測）：在貼裝后、回流焊前檢測元件貼裝狀態（如偏移、缺件、極性反），并通過深度學習算法（如YOLOv8）識別微小缺陷（如0201元件立碑）；

③ X-Ray（X射線檢測）：針對BGA、QFN等隱藏焊點，在回流焊后檢測焊點空洞率、橋連、虛焊（分辨率需≤5μm）。某半導體企業的實踐顯示：引入SPI+AOI+X-Ray組合檢測后，漏檢率從2.1%降至0.3%，返工成本降低了65%。

2. 成品終檢（FQC）

成品需按AQL標準抽樣（一般AQL=0.65），并進行功能測試（如導通測試、絕緣測試、老化測試）。2025年行業新增"可靠性測試"要求：

① 溫度循環測試：-40℃→+125℃，500次循環（模擬極端環境下的焊點疲勞）；

② 機械振動測試：10-500Hz，3軸各振動30分鐘（模擬運輸或使用中的振動）；

③ 鹽霧測試：5%NaCl溶液，48小時（評估表面處理層的耐腐蝕性）。

3. 數據追溯與持續改進

通過MES系統，企業需記錄每批次PCB的生產數據（如設備編號、工藝參數、檢測結果、操作員工號），并生成"質量履歷表"。當客訴發生時，可在10分鐘內定位到具體生產時間、設備、操作人員，實現"精準追責+快速改進"。某智能硬件企業的案例顯示：通過數據分析發現，某批次0402電容的焊接不良率在夜班高于白班，但定位為夜間車間濕度超標（因空調故障），調整后不良率恢復正常。

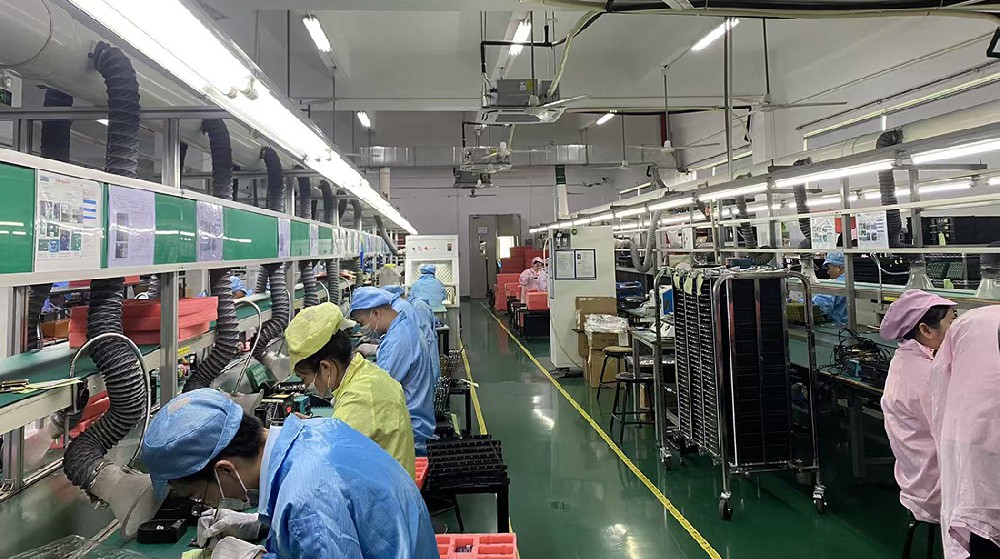

smt貼片加工工藝標準有哪些規范要求操作圖

五、環保與安全：SMT加工的"可持續發展底線"

1. 環保要求

① 無鉛化：所有焊接材料（錫膏、波峰焊焊料）必須符合RoHS標準（鉛含量≤0.1%），部分行業（如醫療電子）要求鉛含量≤0.01%；

② 化學物質管控：助焊劑需符合REACH法規（限制鄰苯二甲酸酯、短鏈氯化石蠟等有害物質），清洗劑需使用水基型或低VOC（揮發性有機物）溶劑（VOC含量≤50g/L）；

③ 廢棄物處理：含錫膏的廢鋼網需分類回收（錫粉可提煉再利用），廢助焊劑需通過專業機構處理（COD≤500mg/L），廢水排放需達到GB 8978-1996《污水綜合排放標準》一級標準。

2. 安全要求

① 靜電防護（ESD）：車間需做防靜電地面（電阻率10^6-10^9Ω），員工需穿戴防靜電服、手環（接地電阻≤1MΩ），設備需接地（接地電阻≤4Ω），關鍵區域（如貼片機、回流焊爐）需安裝離子風機（中和靜電）；

② 車間環境控制：溫度需保持在22±2℃（元件存儲溫度），濕度40-60%RH（防止靜電產生和元件受潮），潔凈度需達到萬級（ISO 7級，每立方米≥0.5μm顆粒數≤352000個）；

③ 設備安全：貼片機、回流焊爐需安裝急停按鈕、光柵防護（防止人員誤觸運動部件），高壓區域（如波峰焊）需設置警示標識，每年需通過第三方安全檢測（如CE認證）。

六、SMT工藝標準——電子制造的"隱形競爭力"

從一塊普通的PCB到功能完善的智能設備，SMT貼片加工的每一個細節都在詮釋"精密制造"的魅力。2025年，隨著AI質檢、數字孿生、大數據工藝優化等新技術的應用，SMT工藝標準正從"經驗驅動"向"數據驅動"升級。對于企業而言，嚴格遵守工藝標準不僅是滿足客戶需求的底線，更是構建技術壁壘、提升利潤空間的關鍵——據統計，工藝標準完善的企業，產品溢價能力比同行高15-20%，客戶復購率提升30%以上。

正如某SMT行業專家所言："在電子制造領域，沒有‘差不多’的工藝，只有‘更精準’的標準。"當每一顆0201元件的貼裝偏移量被控制在±15μm以內，當每一爐回流焊的溫度曲線被精確記錄，當每一次材料變更都經過嚴格驗證，我們收獲的不僅是高品質的產品，更是中國電子制造業向"高端化、智能化"轉型的底氣。

smt貼片加工工藝標準有哪些規范要求？焊膏存儲與使用需符合規范，冷藏溫度、回溫時間及攪拌參數要嚴格把控，防止焊膏性能下降。貼裝前要對PCB板進行清潔與檢查，確保無油污、變形等問題。貼裝時元件坐標定位需精準，避免出現偏位、缺件情況?；亓骱负笮铏z查焊點外觀，確保無橋連、立碑等缺陷，同時還要遵守防靜電規范，操作人員需佩戴防靜電手環，設備接地符合要求。
